Panduan Terbaik untuk Kelengkapan Buttweld: Semua yang Anda Perlu Tahu

Apakah Kelengkapan Paip Kimpalan Punggung

Kelengkapan paip kimpalan punggung ialah komponen yang digunakan untuk menyambung, mengubah hala atau menamatkan bahagian paip dalam sistem paip dengan mengimpalnya terus ke hujung paip, mewujudkan sambungan kekal yang tahan bocor. Tidak seperti kelengkapan kimpalan berulir atau soket, kelengkapan kimpalan punggung diserong di tepi untuk membolehkan pengimpal menggabungkan pemasangan dan paip bersama-sama dalam satu kimpalan berterusan, menghasilkan permukaan dalaman yang licin dengan gangguan aliran yang minimum.

Kaedah sambungan ini digemari secara meluas dalam aplikasi industri bertekanan tinggi dan suhu tinggi, termasuk saluran paip minyak dan gas, kemudahan penjanaan kuasa, dan loji pemprosesan kimia, di mana integriti bersama dalam keadaan melampau tidak boleh dirunding. Oleh kerana kimpalan itu sendiri menjadi sebahagian daripada struktur paip dan bukannya sambungan mekanikal yang berasingan, kelengkapan kimpalan punggung umumnya menawarkan kekuatan dan kebolehpercayaan yang unggul berbanding kaedah penyambung alternatif.

Jenis Kelengkapan Kimpalan Punggung Biasa

Kelengkapan kimpalan punggung didatangkan dalam beberapa bentuk piawai, setiap satu direka untuk melaksanakan fungsi tertentu dalam susun atur paip. Memahami jenis ini membantu jurutera dan pasukan perolehan menentukan komponen yang betul untuk setiap aplikasi.

Siku

Siku change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

Tee

Tee allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

Pengurang

Pengurang connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

topi

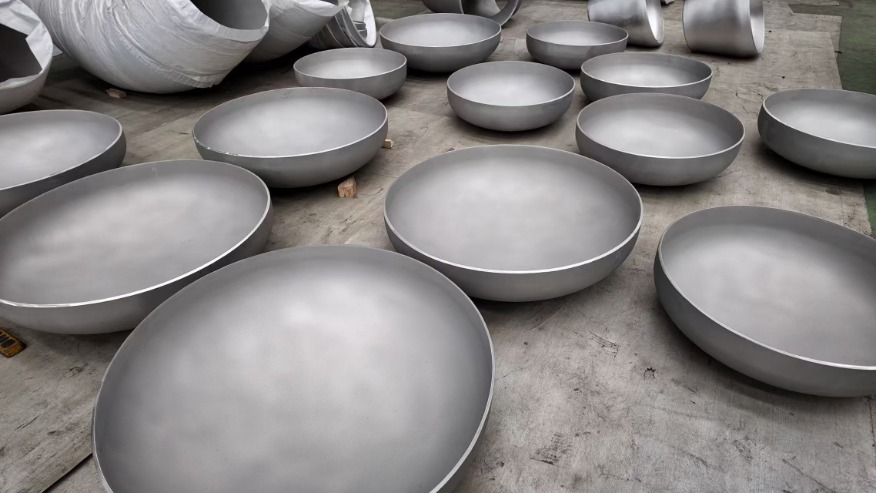

topi are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

Bahan yang Digunakan dalam Pembuatan Pemasangan Kimpalan Punggung

Pemilihan bahan memberi kesan ketara kepada prestasi, kos dan kesesuaian aplikasi kelengkapan kimpalan punggung. Jadual di bawah menggariskan bahan biasa dan kes penggunaan lazimnya dalam sistem paip perindustrian.

Memahami Ketebalan Dinding dan Penilaian Jadual

Kelengkapan kimpalan punggung dihasilkan untuk memadankan jadual paip tertentu, yang menunjukkan ketebalan dinding pemasangan berbanding dengan diameter luarnya. Jadual biasa termasuk Jadual 10, 40, dan 80, dengan nombor jadual yang lebih tinggi menunjukkan dinding tebal yang mampu menahan tekanan dalaman yang lebih besar. Memilih jadual yang betul adalah penting, kerana ketebalan dinding yang tidak sepadan antara paip pemasangan dan penyambung boleh mewujudkan titik lemah pada sambungan kimpalan, menjejaskan integriti sistem keseluruhan.

Jurutera biasanya mengira penarafan jadual yang diperlukan berdasarkan tekanan operasi sistem, suhu dan sifat mekanikal bahan tertentu, selalunya merujuk piawaian seperti ASME B16.9, yang mengawal keperluan dimensi dan toleransi untuk kelengkapan kimpalan punggung buatan kilang.

Kelebihan Utama Kelengkapan Kimpalan Punggung Berbanding Jenis Sambungan Lain

Kelengkapan kimpalan punggung menawarkan beberapa kelebihan praktikal yang menjadikannya pilihan pilihan untuk menuntut aplikasi industri berbanding alternatif berulir atau bebibir.

• Kekuatan sendi yang unggul kerana sambungan tercantum sepenuhnya antara pemasangan dan paip.
• Mengurangkan risiko kebocoran berbanding sambungan berulir, yang boleh longgar di bawah getaran atau kitaran haba.
• Lubang dalaman licin yang meminimumkan pergolakan dan penurunan tekanan merentasi pemasangan.
• Lebih sesuai untuk sistem suhu tinggi dan tekanan tinggi di mana sambungan mekanikal mungkin gagal.
• Keperluan penyelenggaraan jangka panjang yang lebih rendah setelah dikimpal dan diperiksa dengan betul.

Pertimbangan Pemasangan dan Kawalan Kualiti

Pemasangan yang betul bagi kelengkapan kimpalan punggung memerlukan pengimpal yang mahir dan perhatian yang teliti terhadap penyediaan sambungan, termasuk beveling dan penjajaran yang tepat sebelum kimpalan bermula. Sebarang salah jajaran atau jurang yang tidak konsisten antara pemasangan dan paip boleh mengakibatkan kecacatan kimpalan yang menjejaskan integriti struktur sambungan, terutamanya dalam aplikasi tekanan tinggi di mana kegagalan boleh membawa kesan keselamatan yang serius.

Langkah kawalan kualiti seperti ujian radiografi, pemeriksaan ultrasonik dan ujian penembus pewarna biasanya digunakan untuk mengesahkan integriti kimpalan selepas pemasangan, terutamanya dalam sistem kritikal seperti penjanaan kuasa atau pemprosesan petrokimia di mana kecacatan kimpalan yang tidak dapat dikesan boleh membawa kepada kegagalan bencana dari semasa ke semasa.

Memilih Pemasangan Kimpalan Punggung yang Tepat untuk Projek Anda

Memilih pemasangan kimpalan punggung yang betul melibatkan penilaian berbilang faktor bersama-sama, termasuk tekanan operasi paip, julat suhu, bendalir atau gas yang diangkut, dan keadaan persekitaran sekeliling. Bekerjasama rapat dengan pembekal yang berpengetahuan dan merujuk piawaian industri yang terpakai memastikan kelengkapan, bahan dan penarafan jadual yang dipilih sejajar dengan tepat dengan permintaan sistem paip tertentu, akhirnya menyokong kebolehpercayaan dan keselamatan jangka panjang di seluruh pemasangan.
